파워 진공 레이크 건조기 건조 필요를 발견

레이크 드라이어의 구조:

전체 장치는 주로 rake 치아 이동 부분, 진공 부분, 난방 및 포착 부분으로 구성됩니다.먹이 포트가 단단히 덮여 있습니다., 그리고 뜨거운 물이 껍질 자켓으로 전달되고 진공 펌프가 시작됩니다. 이빨 껍질 그룹을 장착 한 껍질 건조기의 주 축은 모터가 작동합니다.그리고 환속기가 가속을 늦추고 나서 약 4r/min의 속도로 앞뒤로 회전합니다.이빨 톱니가 앞으로 회전하면 재료는 양쪽으로 이동합니다. 이빨 톱니가 반대 방향으로 회전하면 재료는 양쪽에서 중간에 회전합니다.왜냐하면 물질은 한쪽에서 뜨거운 물로 간접적으로 열리고 다른 쪽에서 긁는 치아로 균등하게 섞여 있기 때문입니다., 물질의 습도는 증발합니다. 진공 시스템의 작용으로 증발 된 수증기는 건조 먼지 수집기, 습한 먼지 수집기 및 응축기를 통과합니다.그리고 진공 펌프 출구에서 방출됩니다.

건조 먼지 수집기는 증발된 수증기와 수증기가 응축한 후 물로 가져가는 물질을 포착합니다.습한 먼지 수집기는 더 이상 증발 수증기를 응축하고 들어있는 고체를 포착유해 물질을 건조 할 때 환경 오염을 피하기 위해 먼지 수집기의 효율성을 향상해야합니다.

콘덴서는 주로 증발된 수증기를 더욱 응축시키고 응축된 물을 배출하기 위해 사용되며 건조기의 진공 펌프가 높은 진공도를 유지할 수 있도록합니다.물질의 내부 및 표면 습도의 더 나은 가증화에 도움이 되는습한 재료의 건조 시간은 재료의 특성, 입구와 출구의 수분 함량에 대한 다른 요구 사항, 작동 중 진공 정도에 따라 다릅니다.그리고 건조 매체의 온도보통 10시간 이상 걸립니다.

1랙 드라이어의 껍질 구조
껍질은 수평 스틸 실린더로 구성되어 있으며 용접 된 난방 외장과 두 끝에서 플랜지를 가진 커버가 있습니다.커버와 강철 껍질 일치 부분과 채우기 부분은 잘라야합니다., 그리고 뚜?? 의 중앙선과 실린더는 5mm로 차이가 있어야 합니다. 설치 할 때, 뚜?? 의 중앙선은 실린더의 중앙선보다 낮아야 합니다.톱니가 톱니처럼 튀어나오면, 껍질의 아래쪽에있는 재료는 쉽게 풀 수 있습니다. 전체 껍질은 두 개의 седло 지원에 배치됩니다.지원 중 하나와 기초 사이에 이동을 위한 특정 양의 공간이 있어야 하 고 재킷이 가열 될 때 장비의 팽창으로 인한 스트레스를 피하는 것을 참고.
2랙 드라이어의 랙 치아 구조
랙 드라이어의 랙 치아 장치는 왼쪽과 오른쪽 방향으로 두 개의 랙 치아 그룹으로 구성됩니다.각기 반대 각도로 변속축 양쪽에 각각 수갑이 있는레이크 드라이어의 레이크 치아 머리는 변속 셰프트와 일치하는 사각형 구멍을 가지고 있습니다. 조립되면 인접한 레이크 치아는 90 ° 차이가 있습니다. 레이크 치아 끝에는 두 가지 모양이 있습니다.,하나는 평평하고 펠 모양이며 다른 하나는 평평하지만 불규칙합니다. 그러나 그들은 모두 드라이브 샤프트의 축 (즉 왼쪽과 오른쪽) 에 대한 특정 각도입니다.펠 모양의 톱니 치아 는 장비 의 중앙 에 사용 된다뚜?? 의 내부 벽 표면에 맞도록 드라이어 끝에 특수 모양의 긁어 치아가 사용됩니다. 긁어 치아는 한 쪽에 설치됩니다.그리고 오른쪽 톱니 치아는 다른 쪽에 설치되어 있습니다그래서 재료를 추가할 때, 톱니 치아가 앞뒤로 회전할 때, 재료를 양쪽으로, 그리고 중쪽으로 움직일 수 있습니다.한편으로는, 물질은 껍질의 내부 벽에 접촉 할 때 과열되지 않을 것이고, 다른 한편으로, 물질은 분쇄 될 수 있습니다, 가스화 표면이 증가합니다.그리고 건조 과정이 촉진됩니다..
또한, 각 네 개의 사각지대에 두 끝을 닫고 주축에 평행한 매듭없는 철 파이프가 장비를 부딪히기 위해 설치되어 있습니다.소재의 정화 및 분쇄에 특정 영향을 미치는 물질. 톱니 치아는 일반적으로 주사철로 만들어집니다. 드라이브 샤프트는 작동 중 토크와 굴곡 모멘트에 노출됩니다. 특정 강도 요구 사항을 충족하는 것 외에도,또한 드라이브 샤프트는 껍질의 내부 표면에 붙지 않도록 충분한 딱딱성을 가지고 있어야 합니다.드라이브 샤프트는 일반적으로 모델 스틸 재료로 만들어집니다.
3랙 치아 장치와 껍질 사이의 밀폐. 랙 건조 기계의 건조 원리에서, 그것은 가뭄기에 재료가 가열되는 것을 알 수 있습니다.재료의 습기가 증발합니다., 진공 장치는 증발 된 수증기를 추출하기 위해 높은 진공을 생성하여 재료 내부와 표면 습도의 유출을 강화합니다.샤프트와 껍질 사이의 밀폐가 좋지 않은 경우, 장비의 진공 정도가 크게 감소 할 것입니다. 동시에, 차가운 공기의 입구는 장비의 재료의 온도를 감소시키고 건조 효율에 영향을 줄 것입니다.톱니 치아 장치 와 껍질 사이 의 밀봉 은 보통 아스베스트 를 채우기 로 사용 한다, 이것은 간단하고 효과적인 밀폐 구조입니다. 이 밀폐 구조는 또한 rake 치아를 함께 압축하여 rake 치아의 끝 면의 마모를 줄입니다. 위의 유형 외에도,레이크 건조기는 또한 수증기를 통과하는 자켓과 전송 샤프트가 있습니다., 그리고 변속기 샤프트와 랙 치아의 일치.

기술 사양:

참고: 물 증발의 양은 재료의 특성과 뜨거운 공기의 입기와 출구 온도와 관련이 있습니다. 출구 온도가 90°C일 때,물 증발 곡선은 위의 그림에서 표시됩니다 ( 참조)이 제품은 지속적으로 업데이트 되므로, 관련 매개 변수는 사전 통지 없이 변경될 것입니다.

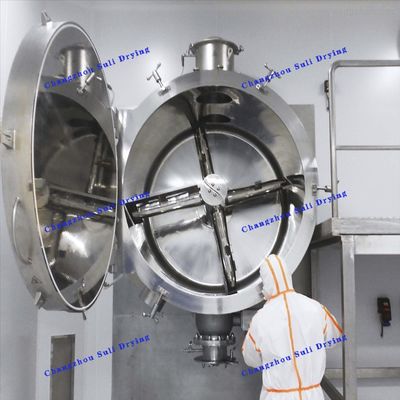

장비 사진:
